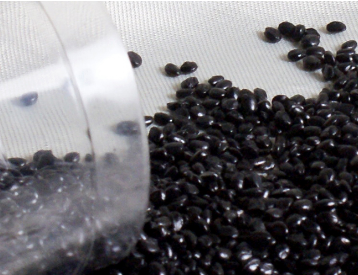

在塑料制品成型加工中，黑色母粒幾乎人人都用過，用于染色，用于防老化，用于導(dǎo)電制品等，使用中出現(xiàn)的許多問題也常常困擾我們。小編現(xiàn)將大家共同關(guān)心的一些問題進行探討，希望給您帶來收獲。

1.黑色母粒是由哪些材料組成的？

組成黑色母粒的材料有：A.碳黑;B.碳黑載體;C.碳黑潤濕劑;D.碳黑分散劑;E.其他加工助劑。

2.請介紹一下黑色母粒用碳黑。

 按照國際分類，我國有三十多個品種。主要分為橡膠用和非橡膠用兩大類。在橡膠用碳黑中主要是耐磨碳黑，能有效地提高橡膠輪胎的耐磨性;在非橡膠用碳黑中，真正能作為黑色母粒得碳黑只有幾種。以槽法碳黑在塑料中應(yīng)用最為廣泛，這主要由于其來源豐富，純度高，粒徑小。這其中，又分為高色素碳黑(粒徑9-17mm)，中色素碳黑(粒徑18-25mm)和低色素碳黑(粒徑26-37mm)。由于碳黑品種不同，價格差異很大。碳黑粒子由于其本身具有多活潑性，很少以原生粒子存在，幾乎都以一定范圍粒徑得團聚粒子存在。

3.碳黑載體是怎么回事？

載體就是承載碳黑的物質(zhì)。一般塑料制品使用什么原料，載體就使用什么原料。這樣制造的黑色母粒與塑料原料相容性較好。如：PS(聚苯乙烯)塑料制品，其使用的黑色母粒載體就是PS。對于聚乙烯塑料制品，載體就是聚乙烯。但是，一般選用LDPE(高壓聚乙烯)，因為LDPE承載碳黑能力最強，且加工性能好。而其他聚乙烯HDPE和LLDPE只能制造低濃度黑色母粒。對于PP(聚丙烯)塑料制品，只能使用PP和LDPE為載體的黑色母粒，但不能使用HDPE和LLDPE及其他塑料為載體的黑色母粒。當(dāng)然也有用回收料做載體的黑色母粒。

4.為什么碳黑需要潤濕劑？

 碳黑比重約2g/cm，由于碳黑粒徑很小，表現(xiàn)密度就很小，顯得蓬松，似乎很輕。要順利加工，就必須先將碳黑潤濕。潤濕劑的選擇非常關(guān)鍵。為降低成本，大量使用白油或石蠟之類的產(chǎn)品的企業(yè)不在少數(shù)，將會嚴(yán)重影響所加工制品的強度。

5.碳黑母料使用的分散劑有哪些？

分有機分散劑和無機分散劑兩類。高檔黑色母料使用有機分散劑，主要用于使用環(huán)境要求較高的塑料制品，如滴灌產(chǎn)品。低檔黑色母粒使用無機分散劑，常用有碳酸鈣?？梢詮哪噶０b判斷，25公斤只有半袋的肯定是使用無機分散劑;滿袋的是使用有機分散劑的黑色母粒。使用無機分散劑可以大大降低黑色母粒成本，但很致命的是碳酸鈣具有加速塑料制品老化的作用。

6.黑色母粒也需要加工助劑嗎？

當(dāng)然需要。順利的加工過程需要正確選擇抗氧劑，內(nèi)潤滑劑，外潤滑劑，改性劑和抗靜電劑。

7.黑色母粒有哪些加工方法？

有三種：單螺桿法，雙螺桿法和密戀法。單螺桿法：使用拌料機將物料混合后，由單螺桿擠出機拉條造粒，一般碳黑濃度在18-20%，工藝落后，生產(chǎn)現(xiàn)場環(huán)境條件差，屬被淘汰工藝，不排除一些剛起步小廠仍使用此法加工。雙螺桿法：使用拌料機將物料混合后，由雙螺桿擠出機拉條或水環(huán)造粒，由于雙螺桿機本身混煉能力有限，母粒一般碳黑濃度在25-32%。密煉法：使用拌料機將物料混合后，加入密煉機捏合后，再由喂料機喂入雙螺桿擠出機，經(jīng)水環(huán)或水下切粒，母料一般碳黑濃度在40-45%。

8.加工方法對母粒性能有影響嗎？

9.黑色母粒在哪些方面具有突出表現(xiàn)？

在塑料制品染色方面，黑色母粒只需0.6%-0.8%，就會奇黑無比，再多加也不會更黑了。據(jù)試驗數(shù)據(jù)顯示，在新疆地區(qū)戶外使用的制品，如需要依靠黑色母粒防老化，只要使用優(yōu)質(zhì)黑色母粒(而不是回料做載體，白油潤濕，碳酸鈣分散等等的那種)，碳黑在制品中含量達到2-2.5%，即：每100公斤原料中，有5-6份(重量)含碳黑40%的母粒，所起到的作用遠遠超過任何防老化產(chǎn)品，產(chǎn)品壽命可以達到10年以上。這就是為什么滴灌產(chǎn)品，輸水產(chǎn)品，通信電纜產(chǎn)品都是黑色的。另外，碳黑對制品強度增加，導(dǎo)電性增強等方面都有特殊貢獻。

10.實際生產(chǎn)中好像沒有使用這么多份數(shù)的黑色母料？

沒錯。實際生產(chǎn)中一般使用2份左右黑色母粒，再添加防老化助劑，利用防老化和碳黑的協(xié)同作用防老化，來降低產(chǎn)品成本。另外，在戶外使用時間長短，產(chǎn)品壽命得要求，也決定黑色母粒使用量適當(dāng)降低，前提是碳黑在產(chǎn)品中必須形成連續(xù)相，即有碳黑“膜”保護塑料。如加入黑色母粒太少，碳黑相(即小片濃度高的部分)在制品中不連續(xù)，在相與相的分界處，塑料分子最脆弱，受紫外光直接打擊，加速氧老化反應(yīng)，此時碳黑在制品中如同雜質(zhì)，還不如不加。相與相的分界處小于280mm時，可以躲避紫外光打擊，制品是安全的。

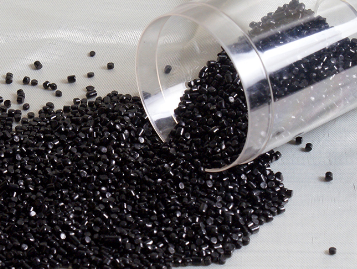

質(zhì)量好的黑色母粒光澤及軟硬適度。過油過亮，說明油放得太多，光澤黯淡說明載體是回料或碳酸鈣過量。質(zhì)量好的黑色母粒用牙咬，柔中帶脆。太軟說明有機分散劑過多，軟而松散說明碳黑濃度低含碳酸鈣較多，過脆說明碳黑含量過高，或載體是回料。

12.使用黑色母料后制品表面有小麻面是怎么回事？

如果麻面是突起的小尖，說明制品加工設(shè)備分散母料能力有限，不能將母料中碳黑團聚顆粒剪切均勻，應(yīng)使用濃度較低的黑色母粒;或者母粒有過多的碳酸鈣和過多的白油，被單螺桿及雙螺桿機，在高壓下擠出，形成小僵塊，無法分散。如果麻面是凹下的，是母料中小分子物質(zhì)揮發(fā)造成，說明白油多了。

13.含碳酸鈣的黑色母料能否使用？

這期的色母常識問題普及就到這里，希望對您有所幫助，歐麗小編與您下期不見不散。
